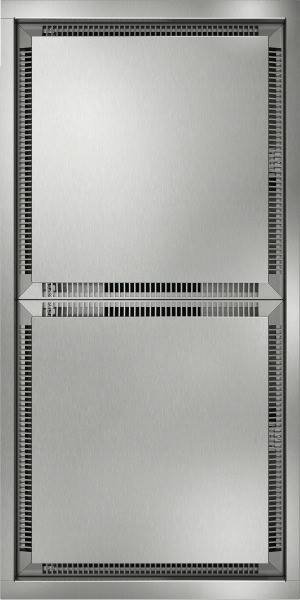

Gaggenau - AC402181
Diskret filtermodul til integrering i køkkenets design Stor flexibilitet i mål, effekt og betjening Ventilering af luft i rummet Modulopbygget loftemfang bestående af filter, betjening med/uden lys og belysningsmodul Individuel tilpasning til motorens effekt fritblæsende fra 950 - 2800 m³/t Højeffektivt patenteret kantsug Glat underside med afdækket filter, som er let at rengøre Effekt: Maks. udsugningseffekt i kombination med motor Lydniveau er afhængig af indbygningssituationen

Udførelse: Filter for kantsug tåler vask i opvaskemaskine Monteringsramme for stænger med gevind (stænger medfælger ikke) Overgangsstykke til ø 150 mm

Monteringsanvisning: Loftsventilationen skal betragtes som rumventilation, når afstanden til kogesektionen er mere end 100 cm (præliminær værdi), da den direkte opfangning af mados begrænses. Den nødvendige luftgennemstrømning kan beregnes som en luftudskiftning på 10 til 12 gange rummets størrelse Se den engelske Models and Dimension for anbefalede kombinationer af loftsventilation og eksterne motorer og målene på disse Aftræksluft i kombination med ekstern motor AR 400/401. Til cirkulationsdrift kræves 1 aktivt kulfilter AA 402 180 pr. filtermodul Maks. 2 filtermoduler kan kombineres med 1x AR 400 130 eller AR 401 130/140. Maks. 4 filtermoduler kan kombineres med 1x AR 400 140 Ved installation af motorenheden AR 400 i loft eller køkkenskabe skal den stadig være tilgængelig gennem en loftsåbning eller anden form for åbning Skal installeres i standardloft eller skabsudskæring, som vil blive dækket af modulrammerne på 0,8 Ved installation af emhætte med aftræk eller recirkulation med luftudløb i et andet rum (f.eks. i kælderen) og brændeovn med skorsten skal emhættens el-tilslutning forsynes med en passende vindueskontaktkobling For maksimal kanallængde bruges Gaggenaus flade rektangulære kanaler AD 8.. eller Naber System Compair Flow. Andre flade kanaler er ikke tilladt! Undgå skarpe bøjninger og hindringer for kanalførelsen For bordventilation og maksimal rørlængde, se i Rodun på www.gaggenau.com
